Какие документы нужны для расчёта сейсмостойкости оборудования

Документы для расчета сейсмостойкости — это не только заявка, реквизиты и паспорт изделия.

Для расчетного метода нужны данные, по которым инженер сможет понять конструкцию: габариты, массу, крепления, материалы, комплектацию и условия установки.

Если этих данных нет, специалист может оценить задачу предварительно, но не сможет корректно подготовить расчетный протокол.

Самая частая задержка начинается с простой фразы: «У нас есть паспорт, этого достаточно?».

Иногда достаточно для первичного разговора.

Но для расчета в ANSYS паспорт почти никогда не закрывает все вопросы: в нем может не быть схемы крепления, массы отдельных узлов, чертежа рамы, высоты центра тяжести или актуального исполнения изделия.

В итоге менеджер ждет срок и стоимость, инженер ищет чертежи, а тендерный дедлайн приближается.

В этой статье разберем, какие документы нужны для расчета сейсмостойкости оборудования, какие данные критичны именно для модели, что можно дослать позже и что блокирует работу.

Нормативный контекст — действующие стандарты серии ГОСТ 30546, а рабочий маршрут ГК «Единый Стандарт» для подходящих задач: проверка ТЗ и изделия, расчет в ANSYS, протокол, затем добровольный сертификат в СДС по сейсмостойкости.

Данные актуальны на 13.06.2026.

База источников для проверки: карточки Росстандарта по ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98: все три документа действуют и относятся к техническим изделиям.

ГОСТ Р 57546-2017 действует для шкалы сейсмической интенсивности.

СП 14.13330.2018 и СП 442.1325800.2019 действуют для требований к зданиям и сооружениям, но не заменяют расчётную базу по оборудованию.

Отраслевые методики и требования заказчика применяются только там, где они подходят к объекту, отрасли и ТЗ.

Также учитываем статью 21 184-ФЗ по добровольному подтверждению и официальное описание Ansys Mechanical.

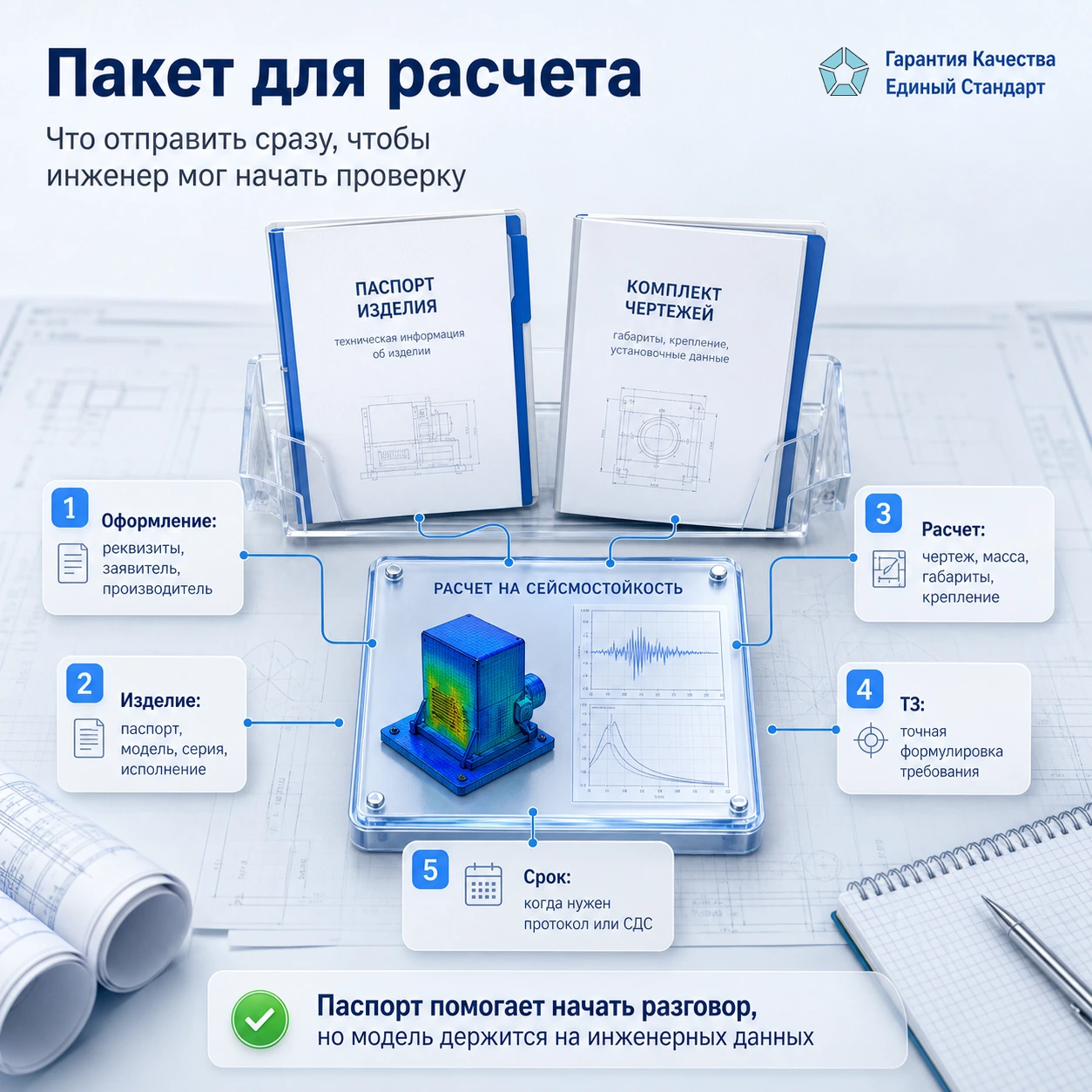

Короткий список: что подготовить сразу

Документы для расчета сейсмостойкости лучше собирать сразу в двух частях: что нужно для оформления и что нужно для инженерного расчета. Первая часть отвечает на вопрос «на кого и на что оформляем документ». Вторая — «какую конструкцию считаем и в каких условиях она работает».

Для первичной проверки отправьте:

Если сроки сжатые, не ждите идеального комплекта. Лучше отправить то, что уже есть, и отдельно написать: «чертёж актуализируем», «массу рамы уточняем», «схему крепления запросили у конструктора». Так специалист сразу скажет, можно ли начать предварительную оценку или без этих данных расчет остановится.

Минимальный быстрый пакет для менеджера выглядит так:

1. Текст требования из ТЗ.
2. Паспорт или техническое описание.
3. Чертеж или общий вид.
4. Масса и габариты.
5. Схема крепления.
6. Модель, серия, исполнение.
7. Срок, к которому нужен протокол или сертификат.

Этот список можно отправить инженеру внутри компании как короткую задачу. Он понятнее, чем просьба «пришлите все документы на изделие».

Почему для расчета недостаточно заявки и паспорта

Расчет сейсмостойкости оценивает поведение конструкции, поэтому ему нужны данные о геометрии, массе, жесткости и опорах. Заявка и реквизиты нужны для оформления, но они не описывают, как изделие поведет себя при сейсмическом воздействии.

Паспорт тоже решает только часть задачи.

Он подтверждает, что это за изделие, кто производитель, для чего оно предназначено и какие основные параметры заявлены.

Но расчетная модель требует большего: размеров, расположения узлов, материала несущих элементов, точек закрепления, распределения массы и условий установки.

Расчет в ANSYS строится как инженерная модель. Условно изделие разбивают на элементы и узлы, задают свойства материалов, связи, ограничения, массу, опоры и нагрузку. После этого программа рассчитывает, как конструкция реагирует на воздействие. Поэтому любые неточности в исходных данных переходят в протокол.

Простой пример: шкаф управления высотой 2200 мм и шкаф высотой 1200 мм могут иметь одинаковое название в коммерческом предложении, но разное поведение при динамике.

Если у высокого шкафа тяжелая аппаратура размещена сверху, важен центр тяжести.

Если крепление только в двух точках, это один сценарий.

Если шкаф стоит на раме с четырьмя анкерами — другой.

То же с насосной установкой. Отдельный насос и насос на раме с двигателем, муфтой, кожухом и обвязкой — не один и тот же расчетный объект. Если в документах указана только масса насоса, а в поставке идет агрегат, исходные данные неполные.

Поэтому вопрос «какие документы нужны для расчета сейсмостойкости» на практике означает «какие данные нужны, чтобы модель соответствовала реальному изделию». Бланки важны. Но расчет держится на инженерной информации.

Обязательный пакет документов для расчета сейсмостойкости оборудования

Обязательный пакет включает документы на заявителя, идентификацию изделия и технические исходные данные. Если хотя бы одна группа отсутствует, работу можно начать не всегда: иногда получится только предварительная консультация.

Разделите пакет на три папки.

1. Документы на заявителя и производителя

Эта часть нужна для договора, заявки и оформления добровольного сертификата.

• карточка реквизитов заявителя;
• ИНН, ОГРН или ОГРНИП;
• данные производителя;
• адрес производства, если требуется;
• контактное лицо по техническим вопросам;
• контактное лицо по договору и закрывающим документам.

Эти файлы не влияют на расчетную модель, но без них невозможно корректно оформить итоговый документ.

2. Документы на изделие

Здесь задача — точно идентифицировать продукцию.

• паспорт изделия;
• руководство по эксплуатации;
• ТУ, СТО или техническое описание, если есть;
• наименование модели;
• серия и исполнение;
• состав комплекта;
• маркировка или табличка изделия;
• каталог или спецификация, если они помогают понять состав.

Важный момент: название в паспорте, ТЗ, чертеже и заявке должно совпадать или быть объяснимым. Если в одном файле написано «шкаф управления», в другом «шкаф автоматики», а в закупке «комплектный шкаф управления насосной станцией», специалисту придется уточнять, один ли это объект.

3. Технические данные для расчета

Это главная часть для ANSYS.

Если часть данных отсутствует, лучше сразу так и написать. Это честнее, чем прислать неполный пакет как «все документы». Специалист разделит вопросы на критичные и второстепенные.

Какие инженерные данные нужны для ANSYS

Для ANSYS важны не общие описания, а параметры, которые влияют на массу, жесткость, опоры и работу конструкции при воздействии. Чем точнее исходные данные, тем ближе расчет к реальному изделию.

Ключевые группы данных:

Если изделие простое, часть параметров можно извлечь из паспорта и чертежа. Если оборудование сложное, могут понадобиться дополнительные уточнения: спецификация внутренних узлов, схема рамы, расположение тяжелых элементов, материал основания, тип анкеров.

Особенно внимательно смотрим на изделия с высоким центром тяжести:

• шкафы автоматики;
• стойки и панели;
• высокие насосные агрегаты на раме;
• вентиляционные секции на подвесах;
• блочно-модульные конструкции;
• оборудование с тяжелым верхним блоком.

Для таких объектов «масса общая» помогает, но не всегда достаточна. Важно понимать, где эта масса находится.

В протоколе расчета могут отражаться собственные частоты, сейсмическое воздействие, визуализация напряжений или коэффициента запаса. Все эти выводы опираются на исходную модель. Поэтому исходные данные — не бюрократия, а основа документа.

Что нужно указать по установке и условиям эксплуатации

Условия установки определяют, как изделие закреплено и какую нагрузку оно должно выдержать. Оборудование не работает в пустоте: оно стоит на полу, закреплено на раме, подвешено к конструкциям, крепится к фундаменту или входит в состав более крупной системы.

Для расчета полезно указать:

1. Где устанавливается изделие: помещение, площадка, контейнер, БМЗ, подстанция, технологическая линия.
2. Как оно крепится: анкера, болты, сварка, рама, подвес, опоры.
3. Сколько точек крепления предусмотрено.
4. Где расположены точки крепления.
5. Есть ли штатная монтажная схема.
6. Требуется ли подтверждение для конкретной балльности, например 9 баллов шкала MSK-64.
7. Есть ли требования к работоспособности после воздействия.
8. Нужен ли документ для тендера, проекта, поставки или внутреннего согласования.

Схема крепления — один из самых недооцененных файлов. Клиент может прислать хороший паспорт и чертеж, но без понимания крепления расчет остается неполным. Для динамического воздействия важно не только само изделие, но и то, как оно связано с основанием.

Пример: один и тот же шкаф можно поставить на пол без жесткого закрепления, закрепить анкерами к основанию или установить на металлическую раму. Название изделия одинаковое, а расчетные условия разные. Если протокол нужен для поставки, он должен отражать реалистичный сценарий.

Если точная схема монтажа еще не утверждена, сообщите об этом. Тогда специалист сможет сказать, какие варианты возможны и какие данные потребуются позже.

Какие документы нужны, если расчет делается для тендера

Для тендера нужно прислать не только данные изделия, но и текст требования из закупочной документации. Расчет сейсмостойкости может быть технически корректным, но не закрыть закупку, если заказчик требует другой метод или другой комплект документов.

Отправьте специалисту:

• номер закупки, если его можно передать;
• техническое задание или нужные страницы;
• таблицу характеристик оборудования;
• раздел с требованиями к документам;
• проект договора, если там есть условия приемки;
• формулировку про сейсмостойкость дословно;
• сроки подачи заявки и поставки;
• указание, когда нужен документ: в заявке, при поставке, при приемке.

Особенно важны слова «протокол», «испытания», «расчет», «сертификат», «9 баллов», «вибростенд», «допускается». Они показывают, какой маршрут может принять заказчик.

Не пересказывайте требование своими словами. Фраза менеджера «там нужен сертификат» может скрывать совсем другой текст: «предоставить протокол испытаний», «подтвердить сейсмостойкость расчетом», «поставщик обязан предоставить документы при входном контроле». Для специалиста это разные задачи.

Если в ТЗ есть неоднозначность, сначала стоит подготовить вопрос заказчику. Например: «Просим уточнить, допускается ли подтверждение сейсмостойкости расчетным методом с оформлением протокола и добровольного сертификата». Такой вопрос лучше задать до оформления документов, а не после отказа.

Документы для расчета сейсмостойкости в тендерном сценарии должны отвечать сразу на два вопроса:

1. Можно ли корректно посчитать изделие?
2. Примет ли заказчик такой способ подтверждения?

Если ответ на второй вопрос неизвестен, расчетный маршрут лучше не запускать вслепую.

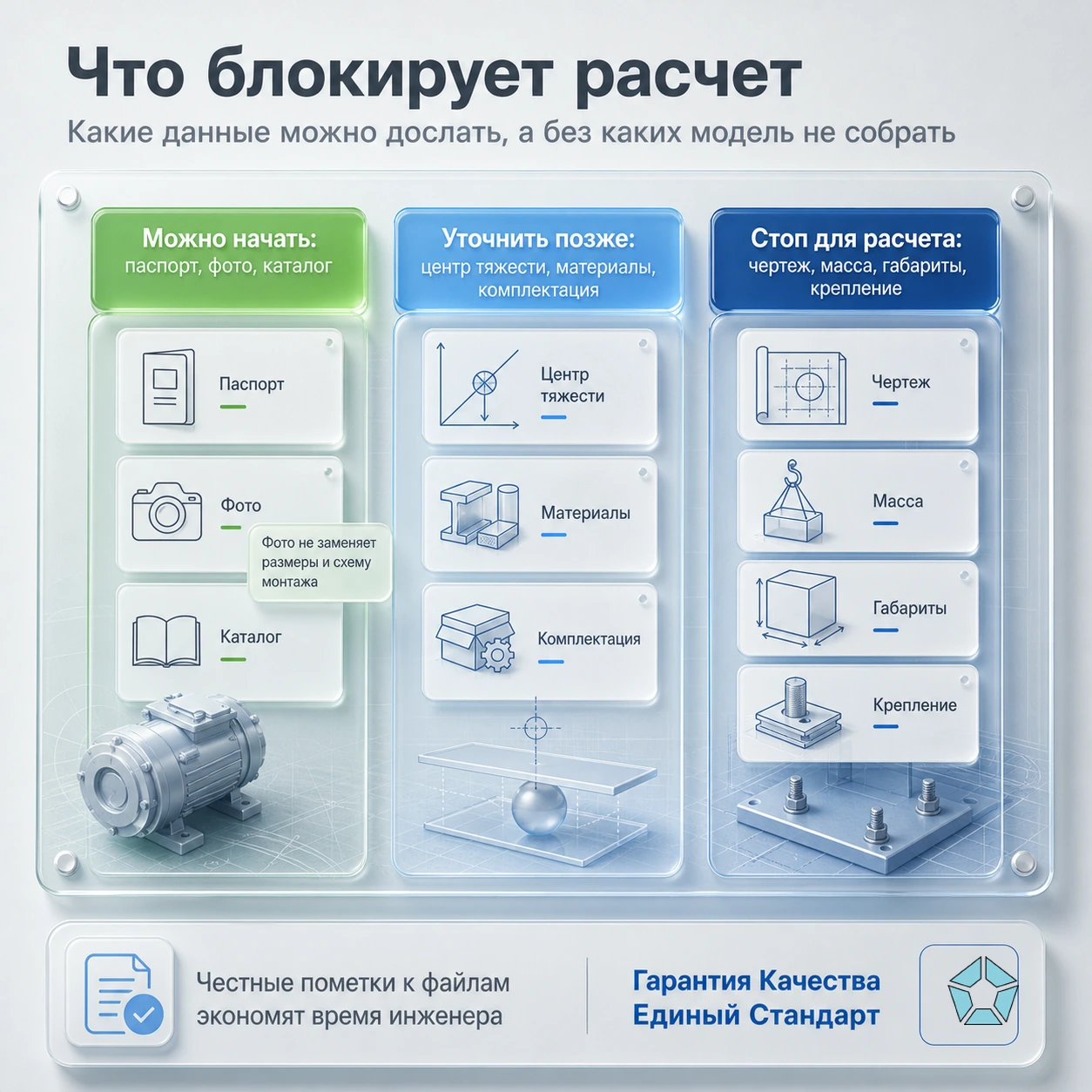

Что можно дослать позже, а что блокирует расчет

Предварительную проверку можно начать с неполного пакета, но расчет блокируют отсутствие чертежа, массы, габаритов и схемы крепления. Эти данные напрямую влияют на модель, поэтому их нельзя заменить обещанием «потом уточним».

Разделим документы по степени критичности.

Фото полезно, но только как вспомогательный материал. Оно помогает понять общий вид, расположение узлов и конструктивную логику. Но по фото нельзя надежно определить размеры, толщину металла, материал, массу и крепление.

Каталог тоже не всегда решает задачу. В каталоге может быть типовая модель, а поставляется модификация: другое основание, другой шкаф, другой двигатель, другой кожух, другие опоры. Если протокол будет оформлен на поставляемое оборудование, нужна документация именно на это исполнение.

Хорошая практика — отправлять файлы с пояснениями:

• «чертеж актуальный»;
• «масса указана с комплектацией»;
• «схема крепления предварительная»;
• «центр тяжести не рассчитан»;
• «ТЗ требует документ при поставке»;
• «исполнение отличается от базовой модели».

Такие пометки экономят время. Специалист сразу видит, где данные надежные, а где нужен вопрос.

Ошибки в документах, из-за которых расчет задерживается

Расчет задерживается, когда документы не совпадают между собой или не описывают реальное исполнение изделия. Проблема часто не в том, что файла нет, а в том, что файлы спорят друг с другом.

Типовые ошибки:

• Название изделия отличается в разных документах. В паспорте одна модель, в ТЗ другая, в чертеже третья.
• Чертеж устарел. Конструкция изменилась, а расчету передали старую версию.
• Масса указана без комплектации. Есть масса корпуса, но нет массы навесного оборудования.
• Не описано крепление. Непонятно, изделие стоит свободно, анкерится или монтируется на раму.
• Фото выдают за чертеж. Для предварительного понимания можно, для модели — нет.
• Не указано исполнение. Серия одна, вариантов несколько, а в поставке конкретная модификация.
• Смешаны изделие и комплект. Сертификат нужен на установку в сборе, а документы прислали только на один узел.
• Неясна цель расчета. Для тендера, проекта, продажи или внутреннего архива требования могут отличаться.

Есть и более тонкая ошибка: клиент присылает «максимальную» модель из линейки, надеясь закрыть все остальные исполнения. Иногда такой подход возможен, но его нужно проверять. Более тяжелое изделие не всегда автоматически покрывает более легкое, если меняются геометрия, крепление или распределение массы.

Еще один риск — несогласованная комплектация. Например, шкаф автоматики может поставляться пустым, с частичным наполнением или с полным комплектом аппаратуры. С точки зрения расчета это разные объекты. Если документ нужен для конкретной поставки, комплектация должна быть ясной.

Лучший способ избежать задержки — перед отправкой пакета пройти короткую самопроверку:

1. Все файлы относятся к одному изделию?
2. Исполнение совпадает с поставкой?
3. Чертеж актуальный?
4. Масса указана с учетом комплектации?
5. Крепление описано?
6. Требование заказчика приложено?
7. Понятно, когда нужен документ?

Если на один из вопросов ответ «не знаю», это не стоп. Но это нужно честно указать в обращении.

Как ГК «Единый Стандарт» проверяет пакет перед расчетом

ГК «Единый Стандарт» сначала проверяет комплектность и применимость расчетного маршрута, а уже затем запускает расчет и оформление СДС. Это защищает клиента от ситуации, когда документ выпущен, но не отвечает задаче.

Маршрут работы выглядит так:

1. Получаем ТЗ и технический пакет. Смотрим требование, изделие, сроки и цель документа.
2. Проверяем применимость расчетного метода. Если ТЗ требует стенд или другой формат, предупреждаем до начала работ.
3. Оцениваем комплектность данных. Отмечаем, чего хватает, что нужно дослать, что критично.
4. Формируем расчетный маршрут. Определяем, какие данные войдут в модель и протокол.
5. Выполняем расчет в ANSYS. Для подходящих задач готовится расчетная доказательная база.
6. Оформляем протокол. В нем фиксируются исходные данные, метод и выводы.
7. Выдаем добровольный сертификат. СДС оформляется на основании протокола, если такой комплект подходит под задачу клиента.

Мы не советуем начинать с вопроса «сколько стоит сертификат?». Правильнее начать с проверки: что за изделие, какой документ нужен, какая балльность, какой метод примет заказчик и хватает ли данных для расчета.

Пример хорошего запроса:

«Нужен расчет сейсмостойкости для шкафа управления. Во вложении ТЗ, паспорт, чертеж, масса, габариты, схема крепления к полу. Требование заказчика — подтвердить 9 баллов, предоставить протокол и СДС при поставке».

Такой запрос можно быстро разобрать. В нем есть и закупочная логика, и техническая база.

Пример слабого запроса:

«Нужен сертификат сейсмостойкости на оборудование. Документы потом пришлем».

На него нельзя точно ответить по сроку, стоимости и маршруту, потому что неизвестно, что считать и какой документ должен принять заказчик.

Если вы готовите расчет, пришлите ТЗ, паспорт, чертежи, массу, габариты и схему крепления. Мы проверим, хватает ли данных для ANSYS, нужен ли протокол и подходит ли добровольный сертификат в СДС по сейсмостойкости.

Специалисты ГК «Единый Стандарт» проводят предварительную проверку документов для расчета сейсмостойкости: от чтения ТЗ до оформления протокола и добровольного сертификата. Подробнее об услуге →

Вопросы, которые нам задают чаще всего

Материал носит информационный характер и не заменяет профессиональную консультацию.
