Какое оборудование можно подтвердить на сейсмостойкость

Сейсмостойкость оборудования можно подтвердить для широкого круга технических изделий, но не по одному названию.

Вопрос «делаете ли сертификат на наш шкаф, насос или установку?» правильно решается не через список «да/нет», а через проверку ТЗ, конструкции, массы, крепления, комплектации и метода подтверждения.

Если эти данные есть, можно оценить расчетный маршрут и понять, подойдет ли добровольный сертификат в СДС по сейсмостойкости.

Главная ловушка — фраза «широкий круг оборудования — после проверки конструкции, назначения, ТЗ и применимых требований».

Она верная только в практическом смысле: к проверке можно взять много типов изделий, которые устанавливают в сейсмоактивных регионах.

Но это не означает, что сертификат можно оформить без чертежей, без массы, без схемы крепления или вопреки требованию заказчика о стендовых испытаниях.

Для сейсмики важна не категория в каталоге, а реальная конструкция и доказательная база.

В статье разберем, какое оборудование чаще всего подходит для расчета и СДС, где нужна отдельная инженерная проверка, какие ситуации лучше сразу считать «красной зоной» и что отправить специалистам ГК «Единый Стандарт» для предварительной оценки.

Данные актуальны на 13.06.2026.

База источников для проверки: карточки Росстандарта по ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98: все три документа действуют и относятся к техническим изделиям.

ГОСТ Р 57546-2017 действует для шкалы сейсмической интенсивности.

СП 14.13330.2018 и СП 442.1325800.2019 действуют для зданий и сооружений, поэтому используются как строительный контекст, а не как замена ГОСТ 30546 для оборудования.

Отраслевые методики, СТО и требования заказчика применяются только по объекту и ТЗ.

Также учитываем статью 21 184-ФЗ по добровольной сертификации и официальный раздел Ansys Mechanical.

Короткий ответ: какое оборудование можно рассматривать для добровольный сертификат в СДС по сейсмостойкости

Сейсмостойкость оборудования через расчет и СДС можно рассматривать для технических изделий, которые имеют понятную конструкцию, исходные данные и требование к подтверждению устойчивости.

Это могут быть машины, приборы, шкафы, агрегаты, стойки, рамы, комплектные устройства и другие изделия, которые устанавливают на объектах с заданной сейсмической нагрузкой.

В ГК «Единый Стандарт» типовой маршрут выглядит так: специалист проверяет ТЗ и технический пакет, выполняется расчет в ANSYS, оформляется протокол, затем на основании протокола выдается добровольный сертификат СДС, если такой формат подходит под задачу клиента.

Чаще всего к проверке можно передавать:

• электрооборудование;
• шкафы управления и автоматики;
• шкафы РЗА;
• КТП, ТП и отдельные элементы подстанций;
• насосы и насосные установки;
• компрессоры;
• вентиляторы и вентиляционные секции;
• дизель-генераторы;
• серверные стойки и шкафы;
• панели управления;
• промышленные рамы и основания;
• металлоконструкции и блочно-модульные изделия после отдельной оценки.

Но итоговый ответ зависит не от категории, а от применимости маршрута.

Например, шкаф автоматики может быть типовым и понятным для расчета.

А может быть высоким, тяжелым, с нестандартным заполнением, измененным основанием и креплением, которого нет в паспорте.

В первом случае проверка идет быстрее.

Во втором нужно больше инженерных данных.

Поэтому честный ответ на вопрос «можно ли сертифицировать наше оборудование?» звучит так: можно проверить применимость. Для уверенного ответа нужны документы.

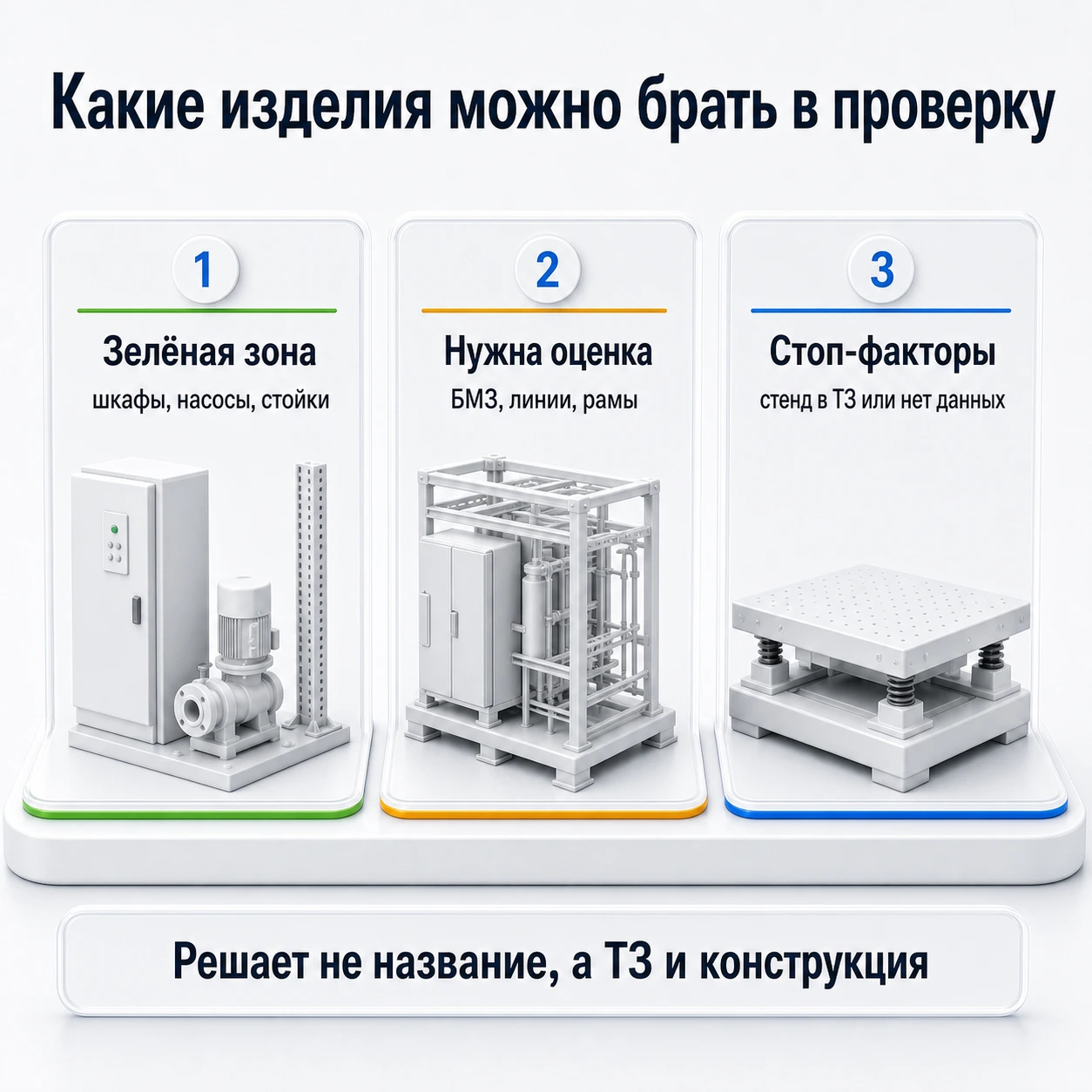

Зеленая зона: оборудование, которое чаще всего подходит для расчета

Чаще всего расчет и СДС подходят для оборудования с понятной конструкцией, массой, габаритами и креплением. Чем стабильнее изделие и чем лучше описана его геометрия, тем проще оценить сейсмостойкость оборудования расчетным методом.

Удобно думать о «зеленой зоне» как о группе, где обычно нет принципиального запрета на расчетный маршрут. Но даже здесь специалист проверяет данные.

Пример: поставщик шкафов управления готовит оборудование для объекта в регионе с сейсмической активностью. Если есть чертеж общего вида, данные по заполнению, масса, габариты и схема крепления к полу, специалист может оценить расчетный маршрут достаточно предметно. Если вместо этого есть только каталог и фото, работа начнется с запроса исходных данных.

Для насосов и компрессоров важна граница объекта. Отдельный насос, насос на раме и насосная установка с двигателем, муфтой и обвязкой — разные расчетные задачи. Если заказчик покупает установку в сборе, документ на отдельный насос может не закрыть требование.

Для вентиляционного оборудования ключевой вопрос — монтаж. Напольная установка, подвесная секция и оборудование на металлокаркасе имеют разные условия крепления. Если крепления не описаны, расчет будет неполным.

Зеленая зона не означает «без вопросов». Она означает, что при нормальном техническом пакете расчет и СДС часто можно рассмотреть.

Желтая зона: когда нужна отдельная проверка перед обещанием сертификата

Отдельная проверка нужна, когда объект сложный, сборный, нестандартный или требование заказчика указывает особый метод. В этой зоне нельзя сразу говорить «да, сделаем сертификат», пока специалист не увидит конструкцию и ТЗ.

К желтой зоне относятся:

Отдельная проверка — не отказ. Это нормальный этап, который защищает клиента от неправильного документа.

Например, блочно-модульное изделие может быть просто оборудованием в контейнере. А может быть конструкцией, которая уже ближе к строительному объекту. В первом случае возможен один маршрут. Во втором может потребоваться другой анализ и другие документы.

Другой пример — технологическая линия. Если линия состоит из нескольких машин, рам, шкафов и связей, нужно решить, что именно подтверждается: каждый узел отдельно, вся линия в сборе или критичные элементы. Без этого протокол может описать не тот объект, который требует заказчик.

Для нестандартного оборудования отдельная проверка особенно важна. Индивидуальная конструкция может быть технически пригодной для расчета, но потребует больше исходных данных: материалов, схемы соединений, спецификации узлов, центра тяжести и условий монтажа.

Красная зона: когда СДС по расчету нельзя обещать без другого маршрута

Расчетную СДС нельзя обещать, если ТЗ требует стенд, конкретную систему, обязательные документы или подтверждение, которое не закрывается добровольным сертификатом. В таких случаях сначала проверяют требование и только потом выбирают маршрут.

Стоп-факторы:

• в ТЗ прямо указаны испытания на вибростенде;
• заказчик требует конкретную лабораторию или орган;
• документация требует особый отраслевой порядок приемки;
• объект относится к сфере, где действует специальный допуск или отдельная система оценки;
• заказчик требует подтверждение работоспособности, а не только прочности;
• нет технических данных для расчета;
• оборудование не совпадает с документами;
• нужна обязательная сертификация по техрегламенту, а клиент хочет заменить ее СДС;
• поставляется комплект, но документы есть только на отдельный узел.

Самая частая красная зона внутренней предварительной классификации — попытка заменить стенд расчетом.

Если в ТЗ написано «испытания на вибростенде», расчетный протокол нельзя автоматически подставить вместо стендового испытания.

Иногда заказчик может дать разъяснение и принять расчет.

Иногда нет.

Это нужно выяснить до оформления.

Вторая частая ситуация — обязательные документы. Добровольный сертификат сейсмостойкости оборудования не заменяет декларацию или обязательный сертификат, если продукция попадает под технический регламент. Эти документы решают разные задачи: обязательная безопасность продукции и дополнительное подтверждение сейсмостойкости.

Третья ситуация — специальные требования заказчика. Если документация просит конкретный формат подтверждения, стандартная добровольная сертификация в СДС может не подойти. Это не вопрос качества работы. Это вопрос соответствия документа требованиям закупки или приемки.

Честная диагностика здесь выгоднее быстрого обещания. Лучше за день понять, что нужен другой документ или иной порядок подтверждения, чем выпустить документ и получить отказ.

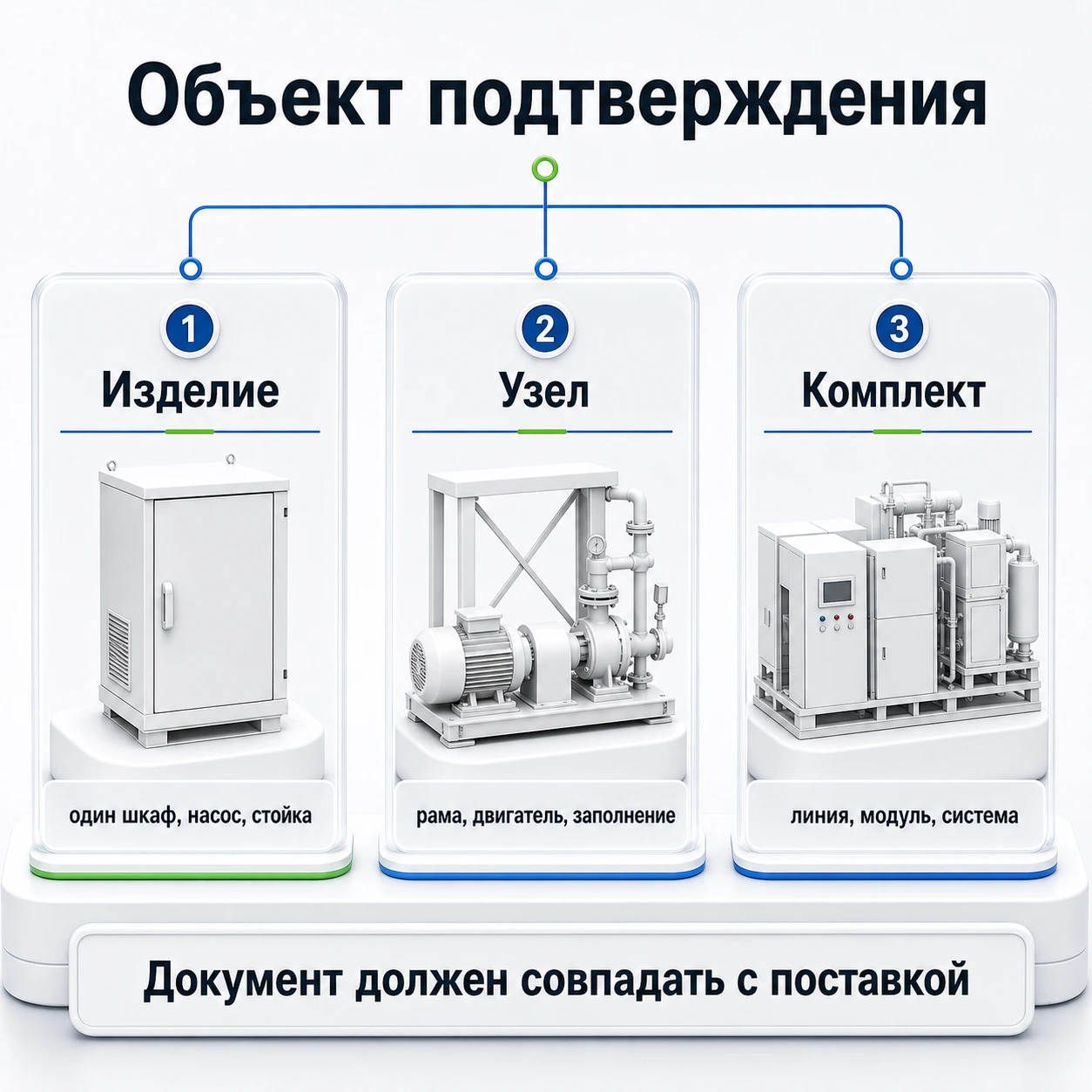

Как понять, что считать: изделие, узел или комплект

Объект подтверждения должен совпадать с тем, что поставляется и что требует заказчик. Именно здесь возникает много ошибок: документ оформляют на одно изделие, а в ТЗ или поставке фигурирует комплект.

Три типовых сценария:

Сценарий 1. Изделие отдельно

Поставляется один шкаф, один насос, один вентилятор, одна стойка. В этом случае расчет может относиться к конкретному изделию, если есть чертежи, масса, габариты и крепление.

Сценарий 2. Узел в составе оборудования

Поставляется не отдельный насос, а насосный агрегат с двигателем и рамой. Не отдельный шкаф, а шкаф с внутренним заполнением и дополнительными блоками. Здесь нужно понять, что именно заказчик считает объектом подтверждения.

Сценарий 3. Комплект или система

Поставляется установка в сборе, технологическая линия, модуль, блок-контейнер или комплекс оборудования. В этом случае сертификат на один узел может не закрыть требование к системе.

Фраза «сертификат на насос» звучит просто. Но если в договоре указана «насосная установка на раме», документ на насос без рамы, двигателя и обвязки может оказаться слабым доказательством. То же с вентиляцией: вентилятор отдельно и вентиляционный агрегат в корпусе с подвесами — разные объекты.

Для сейсмики это критично, потому что масса, центр тяжести, крепления и связи между элементами влияют на поведение конструкции. Если объект выбран неправильно, расчет может быть аккуратным, но не относиться к реальной поставке.

Перед оформлением задайте три вопроса:

1. Что написано в ТЗ как объект поставки?
2. Что фактически будет отгружено заказчику?
3. На что заказчик требует протокол или сертификат?

Если ответы расходятся, нужна отдельная проверка.

Какие данные нужны, чтобы проверить применимость

Для проверки нужны ТЗ, паспорт, чертежи, масса, габариты, крепление и описание комплектации. Этих данных достаточно, чтобы специалист понял, можно ли рассматривать расчет сейсмостойкости оборудования и какой маршрут подходит.

Отправьте:

• ТЗ, письмо заказчика или скрин требования;
• техническое задание или фрагмент закупки;
• паспорт изделия;
• руководство или техническое описание;
• чертеж общего вида;
• сборочный чертеж, если есть;
• массу изделия и крупных узлов;
• габаритные размеры;
• схему крепления;
• описание комплектации;
• сведения о материалах несущих элементов;
• информацию о месте и способе установки;
• срок, к которому нужен документ.

Если документация неполная, не стоит скрывать пробелы. Напишите, чего нет: «центр тяжести не рассчитан», «схема крепления предварительная», «масса рамы уточняется», «в ТЗ не указан метод». Так специалист сразу отделит критичные вопросы от второстепенных.

Для первичной оценки можно приложить фото и каталог. Но они не заменяют чертеж и технические параметры. Фото помогает понять компоновку, а не рассчитать поведение конструкции.

Если оборудование импортное, желательно прислать оригинальные документы и перевод ключевых технических данных: модель, масса, размеры, mounting points, материалы, manual. Даже если полный перевод еще не готов, технические параметры должны быть понятны.

Хороший запрос выглядит так:

«Нужно подтвердить сейсмостойкость шкафа РЗА для тендера. Во вложении ТЗ, паспорт, чертеж, масса, габариты, схема крепления, комплектация. Просим проверить, подходит ли расчетный маршрут и СДС».

По такому запросу можно быстро дать предметный ответ.

Как ГК «Единый Стандарт» принимает решение по оборудованию

ГК «Единый Стандарт» сначала проверяет оборудование, ТЗ и метод, а затем предлагает расчетный маршрут или предупреждает о рисках. Мы не начинаем с обещания «оформим на любое оборудование», потому что в сейсмике важна применимость документа.

Рабочая схема:

1. Смотрим, что за оборудование. Изделие, узел, комплект, установка или конструкция.
2. Проверяем требование. Тендер, проект, продажа, входной контроль или приемка.
3. Оцениваем исходные данные. Чертежи, масса, габариты, крепления, комплектация.
4. Проверяем метод. Подходит ли расчет или в ТЗ указан стенд/иной маршрут.
5. Определяем объект подтверждения. Что именно должно попасть в протокол и сертификат.
6. Запускаем расчет в ANSYS. Если маршрут применим и данных достаточно.
7. Оформляем протокол и СДС. Если такой комплект подходит под задачу клиента.

В некоторых случаях результат первичной проверки будет не «да» или «нет», а «нужно уточнение». Например:

• надо запросить у заказчика, допускается ли расчетный метод;
• нужно выбрать типовой представитель серии;
• нужно понять, считать узел или комплект;
• требуется дослать схему крепления;
• нужно разделить обязательные документы и добровольную СДС.

Такой подход может показаться более строгим, чем быстрое обещание сертификата. Но он снижает риск отказа, переделки и спора с заказчиком.

Если вы не уверены, подходит ли ваше оборудование для добровольного сертификата в СДС по сейсмостойкости, пришлите ТЗ, паспорт, чертежи, массу, габариты и крепление. Мы проверим применимость расчетного маршрута и скажем, можно ли двигаться к протоколу и добровольному сертификату.

Получить добровольный сертификат качества (СДС) →

Вопросы, которые нам задают чаще всего

Материал носит информационный характер и не заменяет профессиональную консультацию.
