Расчёт или вибростенд: как выбрать метод подтверждения сейсмостойкости

Расчет или вибростенд для сейсмостойкости выбирают не по привычке и не по цене, а по ТЗ, оборудованию и требованиям заказчика.

Расчетный метод строится на инженерной модели, например в ANSYS.

Вибростенд проверяет образец физически по программе испытаний.

Оба пути могут быть корректными, если они подходят под задачу.

Главный риск — выбрать более быстрый метод, а потом узнать, что заказчик его не принимает.

Если в документации прямо написано «испытания на вибростенде», расчетный протокол нельзя автоматически использовать вместо результатов стендовых испытаний.

Если же ТЗ допускает расчет, а изделие крупное или сложное, расчетный метод может быть рациональнее.

Данные актуальны на 13.06.2026.

В статье опираемся на ГОСТ 30546.2-98 как действующий стандарт по испытаниям на сейсмостойкость технических изделий, на действующую нормативную триаду ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98, а также на ГОСТ Р 57546-2017 для языка шкалы интенсивности.

СП 14.13330.2018 и СП 442.1325800.2019 действуют, но относятся к зданиям и сооружениям.

Рабочий маршрут ГК «Единый Стандарт»: расчет в ANSYS, протокол и добровольный сертификат СДС, если ТЗ допускает расчётный метод подтверждения под требования заказчика, объект и ТЗ.

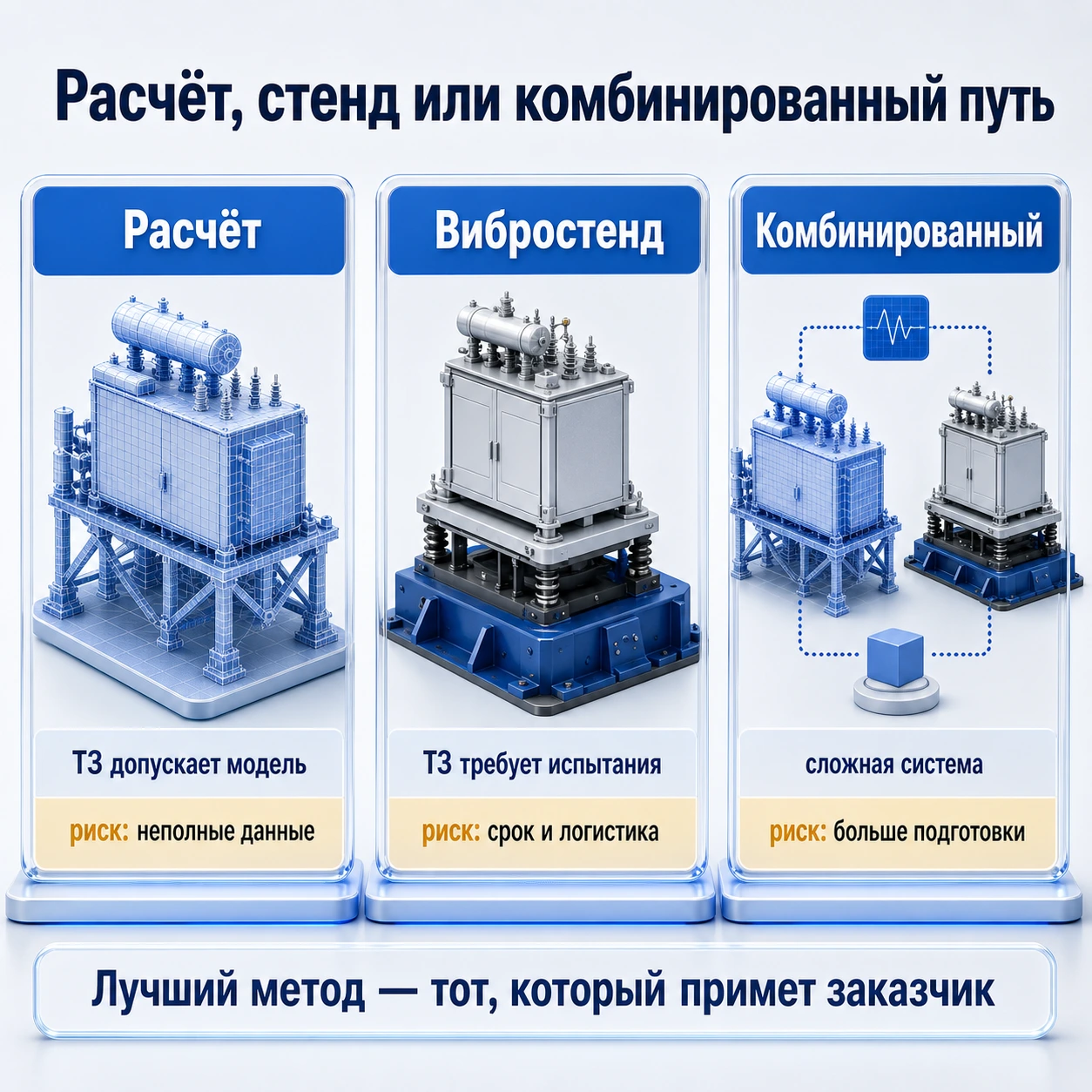

Расчет или вибростенд: короткое сравнение методов

Расчет или вибростенд для сейсмостойкости выбирают по тому, какой метод подтверждения примет заказчик и какой метод технически подходит для изделия.

Универсально лучшего варианта нет: стенд дает физическое испытание образца, расчет помогает оценить конструкцию через модель, а комбинированный подход соединяет оба пути.

Быстрое сравнение:

Важно не противопоставлять методы как «настоящий» и «бумажный».

Расчет может быть инженерно сильным, если исходные данные точные и ТЗ допускает такой путь.

Стенд может быть обязательным, если заказчик хочет увидеть именно физическую проверку.

Комбинированный подход нужен, когда одного источника доказательств недостаточно.

Для поставщика ключевой вопрос звучит так: «Какой документ примет мой заказчик?» Если ответ неизвестен, метод выбирать рано. Сначала нужно разобрать формулировку ТЗ: там могут быть слова «расчет», «испытания», «вибростенд», «протокол», «ГОСТ 30546», «9 баллов MSK-64» или указание на конкретную лабораторию.

Когда подходит расчетный метод в ANSYS

Расчетный метод подходит, если ТЗ его допускает и по изделию есть данные для корректной модели. В этом случае сейсмостойкость подтверждают не физическим воздействием на образец, а расчетом поведения конструкции при заданной нагрузке.

В ГК «Единый Стандарт» расчетный сценарий строится через ANSYS: специалист готовит модель, задает материалы, крепления, габариты, массу, сейсмическое воздействие и анализирует результат. В протоколе могут быть отражены собственные частоты, коэффициент запаса прочности и вывод по обеспечению прочности изделия.

Расчет особенно уместен, когда:

• оборудование крупное или тяжелое;
• изделие сложно поставить на стенд;
• конструкция единичная или выпускается в нескольких исполнениях;
• есть чертежи, масса, габариты и крепление;
• заказчик принимает расчетный протокол;
• требуется добровольный сертификат в СДС по сейсмостойкости на основании доказательной базы.

Но расчетный метод не работает «по фотографии». Если нет схемы крепления, неясна комплектация, меняется рама или неизвестны материалы, модель будет слабой. В таком случае специалист либо запросит данные, либо честно предупредит, что расчет может не покрыть реальное изделие.

Правильная формулировка: расчет в ANSYS может быть подходящим методом подтверждения, если он согласуется с ТЗ и исходными данными. Это не обход испытаний, а отдельный инженерный маршрут.

Когда нужен вибростенд и испытания

Вибростенд нужен, когда заказчик требует испытания или когда физическая проверка образца является обязательной частью подтверждения сейсмостойкости. В этом случае изделие испытывают по программе, а не только оценивают расчетом.

ГОСТ 30546.2-98 относится к испытаниям на сейсмостойкость машин, приборов и других технических изделий. Его роль в выборе метода простая: если речь идет именно об испытаниях, нужно смотреть требования к испытательной процедуре, образцу, программе и протоколу.

Стендовый маршрут обычно требует:

• образец изделия;
• лабораторию или испытательный центр;
• программу испытаний;
• возможность установить изделие на стенд;
• контроль состояния до, во время и после воздействия;
• протокол испытаний.

Ограничения тоже практические.

Крупное оборудование может не помещаться на стенд.

Тяжелую раму сложно доставить и закрепить.

Для единичного изделия физические испытания могут быть дорогими и долгими.

Поэтому стенд не всегда «лучше» расчета: он лучше тогда, когда нужен именно такой метод и его можно выполнить корректно.

Если в ТЗ есть прямая формулировка про стенд, не стоит молча заменять ее расчетом. Сначала нужно согласовать альтернативу с заказчиком или выбрать испытательный маршрут.

Расчетно-экспериментальный подход: когда одного метода мало

Расчетно-экспериментальный подход используют, когда часть данных нужно подтвердить испытанием, а всю систему оценить расчетом. Это третий вариант между чистым расчетом и полным стендовым испытанием.

Такой подход может понадобиться для:

• блочно-модульных конструкций;
• технологических рам;
• крупных агрегатов;
• изделий с несколькими узлами;
• оборудования, где отдельный элемент можно испытать, а всю сборку на стенд поставить трудно;
• сложных систем с разными режимами работы.

Пример: у производителя есть большой модуль с несколькими шкафами, рамой и навесным оборудованием. Испытать весь модуль физически сложно. Тогда часть узлов могут проверить отдельно, а поведение всей конструкции оценить расчетом. Такой маршрут требует больше подготовки, но иногда дает более убедительную доказательную базу.

Минус очевиден: расчетно-экспериментальный подход обычно дольше и дороже. Плюс тоже важен: он помогает закрыть сложные случаи, где простой расчет вызывает вопросы, а полное стендовое испытание технически неудобно.

Выбирать этот путь стоит не «для солидности», а тогда, когда этого требует задача, конструкция или заказчик.

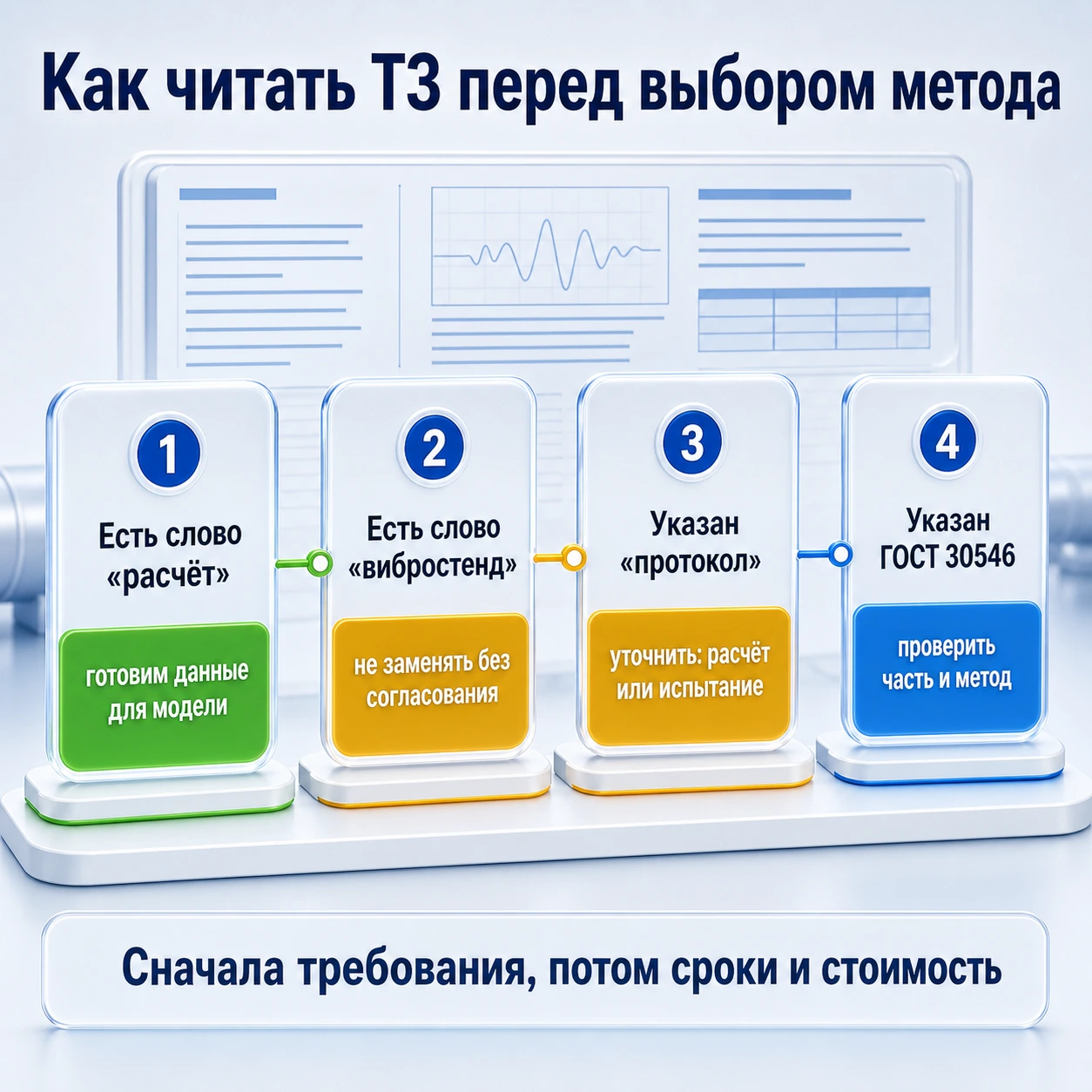

Как выбрать метод по ТЗ: чек-лист

Если в ТЗ есть слова «стенд», «испытания», «расчет» или «протокол», именно они определяют способ подтверждения. Не название услуги, не привычка подрядчика и не желание ускорить процесс.

Проверьте формулировку:

Мини-чек-лист перед выбором:

1. Заказчик указал конкретный метод?
2. Есть ли запрет на расчет?
3. Требуется ли физический образец?
4. Можно ли изделие поставить на стенд?
5. Есть ли чертежи и данные для модели?
6. Какой протокол должен быть приложен?
7. Принимает ли заказчик добровольную СДС?

Если на эти вопросы нет ответов, метод еще не выбран. Это нормальная рабочая ситуация: сначала уточняем требования, потом считаем сроки и стоимость.

Документы и исходные данные для каждого метода

Для расчета и стенда нужны разные пакеты данных, но ТЗ и описание оборудования нужны всегда. Без них специалист не поймет, какой метод подходит и какую доказательную базу нужно готовить.

Для импортного оборудования могут потребоваться перевод технической документации, данные производителя, контракт, инвойс и код ТН ВЭД. Если документов мало, лучше не угадывать метод, а отправить то, что есть, на предварительную проверку.

Хороший технический пакет ускоряет оба маршрута. Для расчета он помогает построить модель. Для стенда — понять, как установить образец и какую программу испытаний готовить.

Есть еще один практический нюанс: разные роли смотрят на один и тот же комплект по-разному. Тендерному специалисту важно, чтобы документ соответствовал формулировке закупки. Инженеру важно, чтобы метод был технически корректным. Руководителю поставки важно, чтобы сроки и стоимость не сорвали контракт.

Поэтому перед стартом полезно разложить задачу по ролям:

Такой разбор кажется лишним только на старте. На практике он помогает избежать типичной ситуации: менеджер заказал расчет, инженер позже понял, что не хватает крепления, а тендерный отдел обнаружил в документации требование к стенду. Лучше собрать эти вопросы до оформления, чем чинить комплект после отказа.

Ошибки при выборе метода подтверждения сейсмостойкости

Самая дорогая ошибка — выбрать метод по цене, а не по тому, что примет заказчик. Экономия на старте может превратиться в отказ, переделку протокола и срыв срока подачи документов.

Частые ошибки:

• Заказали расчет, хотя в ТЗ был стенд. Документ могут не принять.
• Пошли на стенд без проверки альтернатив. Для крупного изделия расчет мог быть разумнее.
• Не приложили протокол к сертификату. Заказчик не увидел доказательную базу.
• Не учли крепление. Сейсмостойкость зависит от установки, а не только от корпуса.
• Использовали один вывод для разных исполнений. Изменение массы или рамы может требовать новой оценки.
• Сравнили методы только по цене. Важнее соответствие ТЗ.
• Не проверили обязательные документы. Добровольный сертификат в СДС по сейсмостойкости не заменяет обязательные декларации или сертификаты.

Правильный путь короче: сначала проверить ТЗ, затем выбрать метод, затем готовить протокол и сертификат.

Пришлите ТЗ и описание оборудования в ГК «Единый Стандарт» — проверим, нужен расчет, вибростенд или комбинированный подход для подтверждения сейсмостойкости.

Материал носит информационный характер и не заменяет профессиональную консультацию.
