Расчёт сейсмостойкости в ANSYS: что показывает протокол и когда подходит расчётный метод

Расчёт сейсмостойкости в ANSYS помогает расчётным методом оценить, выдержит ли оборудование заданное сейсмическое воздействие. Он не заменяет стендовые испытания, если они прямо требуются ТЗ или нормативным документом изделия на вибростенде. Это расчетный метод: специалист строит инженерную модель, задает свойства материалов, крепления и нагрузку, а затем анализирует частоты, напряжения, перемещения и запас прочности.

Главный вопрос не в том, «можно ли посчитать в программе», а в том, примет ли такой метод заказчик.

Если в ТЗ допускается расчетный подход, протокол может стать доказательной базой для добровольного сертификата в СДС по сейсмостойкости.

Если заказчик прямо требует стендовые испытания, расчет нужно согласовывать отдельно или идти по испытательному порядку подтверждения.

Данные актуальны на 13.06.2026.

В статье опираемся на официальное описание Ansys Mechanical как программного обеспечения для конечно-элементного анализа в структурной инженерии, на карточки Росстандарта по действующим ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98, а также на ГОСТ Р 57546-2017 для шкалы интенсивности.

СП 14.13330.2018 и СП 442.1325800.2019 действуют в строительном контуре, но расчёт оборудования нельзя строить только на них.

Экспертный ввод ГК «Единый Стандарт»: компания готовит протокол с расчетами в ANSYS и на его основании оформляет добровольный сертификат, если такой формат подходит под объект и ТЗ.

Что такое расчёт сейсмостойкости в ANSYS

Расчёт сейсмостойкости в ANSYS — это инженерная оценка поведения оборудования при заданном сейсмическом воздействии на основе конечно-элементной модели. Изделие не трясут физически: его описывают в расчетной среде, разбивают на элементы, задают свойства материалов, связи, крепления и нагрузку.

ANSYS Mechanical на официальном сайте Ansys описан как программное обеспечение конечно-элементного анализа для структурной инженерии.

В практическом языке это значит: программа помогает инженерам решать задачи прочности, динамики, контакта, нелинейностей и других видов поведения конструкции.

Для сейсмостойкости интересны прежде всего динамика, напряжения, перемещения и запас прочности.

Метод конечных элементов, или МКЭ, можно объяснить без формул.

Сложную конструкцию делят на множество небольших элементов.

Эти элементы связаны в узлах.

Для каждого узла и элемента задаются свойства, условия закрепления и нагрузки.

Затем расчетный модуль решает систему уравнений и показывает, где конструкция работает нормально, а где появляются риски.

Что важно для клиента:

• программа не «делает сертификат»;
• расчет не появляется из пустоты;
• качество результата зависит от исходных данных;
• инженер задает модель и проверяет выводы;
• протокол фиксирует, что именно считали и при каких условиях.

Контринтуитивный момент: расчетный метод не слабее только потому, что оборудование не ставят на стенд.

Для крупного или сложного изделия расчет может быть более практичным способом оценки, если ТЗ допускает такой маршрут.

Но он требует дисциплины: точных чертежей, массы, габаритов, материалов и понятного способа крепления.

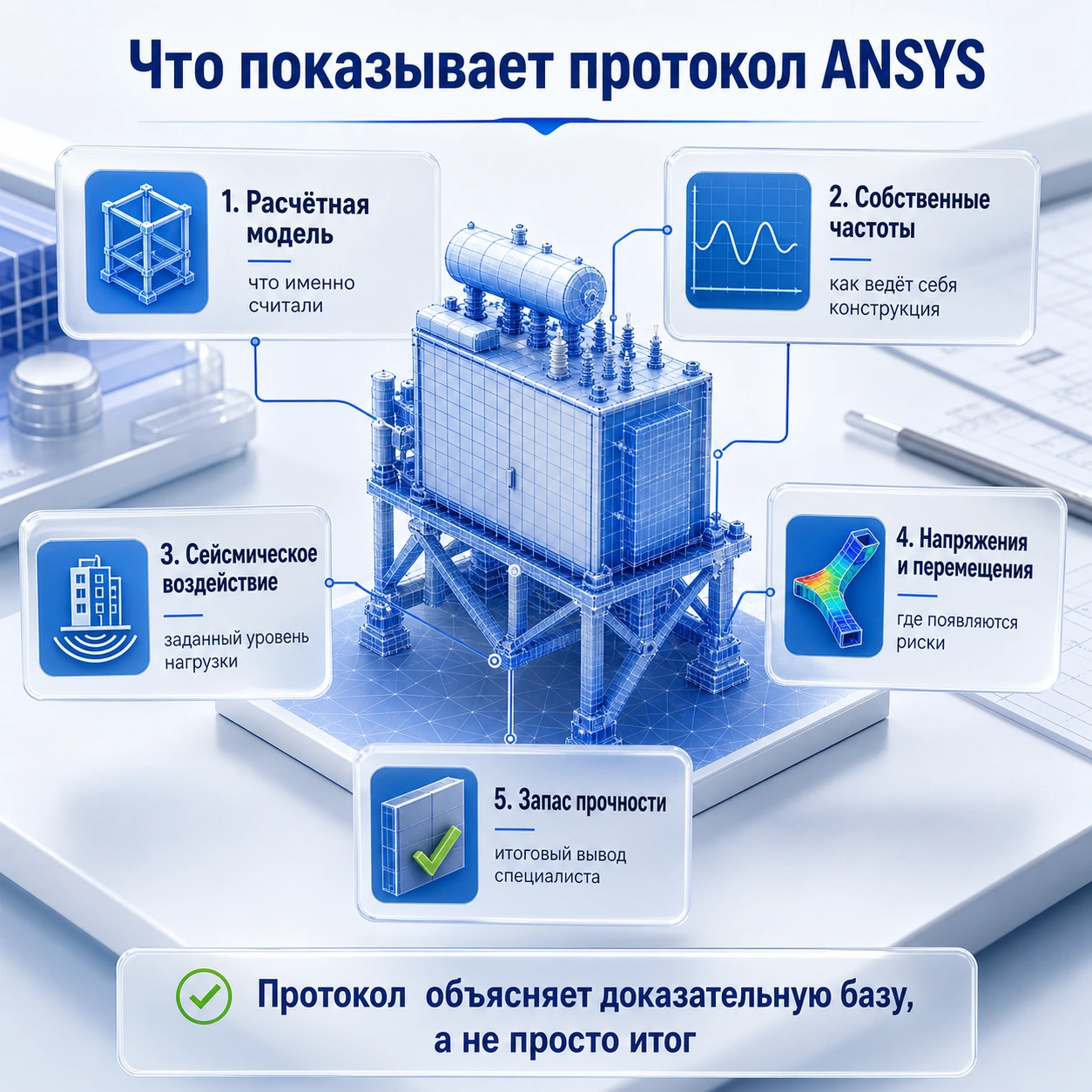

Что показывает протокол расчёта, выполненного в ANSYS по сейсмостойкости

Протокол расчёта, выполненного в ANSYS, показывает не только итог «выдерживает» или «не выдерживает», а расчетную модель, воздействие, частоты и запас прочности. Именно протокол делает добровольный сертификат осмысленным: без него заказчик видит только итоговый документ, но не понимает, на чем основан вывод.

В рабочем сценарии ГК «Единый Стандарт» в протоколе отражаются собственные частоты колебаний изделия, сейсмическое воздействие и визуализация коэффициента запаса прочности. По итогам расчета специалист формулирует вывод, обеспечена ли прочность изделия при заданном воздействии, например 9 баллов по шкале MSK-64.

Хороший протокол должен отвечать на восемь вопросов:

1. Какое изделие считали.
2. Какие исходные данные использовали.
3. Какая расчетная модель построена.
4. Как заданы материалы и связи.
5. Как учтено крепление.
6. Какое сейсмическое воздействие применено.
7. Какие результаты получены по частотам, напряжениям и запасу.
8. Какой итоговый вывод сделал специалист.

Если заказчик технический, он почти всегда смотрит не только на название сертификата. Ему важно понять, можно ли доверять доказательной базе. Поэтому в сейсмике протокол часто важнее рекламной формулировки «сертификат на 9 баллов».

Нужно честно говорить и о границах. Протокол подтверждает расчет для конкретной модели и исходных данных. Если после расчета изменили раму, комплектацию, массу, центр тяжести или способ крепления, прежний вывод может не покрывать новое исполнение.

Когда расчетный метод подходит вместо вибростенда

Расчетный метод подходит, если ТЗ допускает расчет, есть исходные данные, а изделие можно корректно описать расчетной моделью. Это не универсальная замена стенда, а отдельный инженерный способ подтверждения.

Практически расчет чаще рассматривают в таких ситуациях:

• оборудование крупное или тяжелое;
• изделие сложно установить на вибростенд;
• нужна оценка сложной рамы или сборки;
• есть чертежи, масса, материалы и схема крепления;
• заказчик принимает расчетный протокол;
• требуется добровольный сертификат в СДС по сейсмостойкости на основании доказательной базы.

Таблица для быстрой оценки:

Самая опасная формулировка — «сделайте расчет, а потом разберемся». В сейсмике последовательность обратная: сначала читаем ТЗ, затем определяем метод, затем считаем. Иначе можно получить аккуратный протокол, который не примет конкретный заказчик.

Если заказчик не указал стенд напрямую, расчетный подход может быть разумным. Но специалист все равно должен проверить стандарт, уровень воздействия, состав протокола и требования к системе сертификации.

Какие исходные данные нужны для расчета

Для расчета нужны данные, по которым можно построить модель: конструкция, масса, габариты, материалы и крепление. Чем точнее технический пакет, тем меньше уточнений и тем выше шанс, что протокол будет отражать реальное изделие.

Подготовьте:

• ТЗ или выдержку из тендерной документации;
• паспорт изделия;
• техническое описание, ТУ или спецификацию;
• чертежи, схемы, 3D-модель при наличии;
• массу и габариты;
• данные о материалах;
• сведения о раме, опорах, анкерах и креплении;
• комплектацию изделия;
• фото оборудования;
• информацию об условиях установки;
• ранее оформленные сертификаты или декларации, если они есть.

Для импортного оборудования часто нужны перевод технической документации, документы на поставку, код ТН ВЭД и данные производителя. Если производитель не раскрывает часть чертежей, это не всегда полностью блокирует работу, но может сузить расчетную точность или потребовать дополнительных вопросов.

Отдельное внимание — креплению. Оборудование может быть прочным само по себе, но при слабом или неверно заданном креплении расчет покажет другую картину. Для шкафов, рам, КТП, насосных агрегатов и вентиляционного оборудования это один из ключевых параметров.

Перед отправкой документов полезно проверить:

Если чего-то нет, лучше сказать об этом сразу. Специалист подскажет, можно ли начать предварительную оценку или нужно запросить данные у конструктора, производителя или проектировщика.

Как проходит расчет: от ТЗ до протокола и СДС

Процесс начинается с проверки ТЗ, затем строится расчетная модель, готовится протокол и на его основании оформляется добровольный сертификат. Такой порядок нужен, чтобы документ решал задачу заказчика, а не просто назывался «сертификатом сейсмостойкости».

Типовой маршрут в ГК «Единый Стандарт»:

1. Проверяем требование. Смотрим, что написано в ТЗ: расчет, испытания, балльность, стандарт, протокол, система сертификации.
2. Оцениваем применимость расчетного метода. Если заказчик требует стенд, это фиксируется сразу.
3. Собираем исходные данные. Паспорт, чертежи, масса, крепление, материалы, комплектация.
4. Готовим модель. Конструкция переводится в расчетную схему с элементами, узлами и условиями закрепления.
5. Задаем воздействие. Учитывается требуемый уровень, например 9 баллов MSK-64, если он указан в задаче.
6. Анализируем результаты. Смотрим собственные частоты, зоны напряжений, перемещения и коэффициент запаса.
7. Оформляем протокол и СДС. На основании протокола можно подготовить добровольный сертификат, если формат подходит под ТЗ.

Здесь важно разделять три документа: техническое задание, протокол и сертификат. ТЗ говорит, что нужно подтвердить. Протокол показывает, как это проверяли. Сертификат фиксирует итог в системе добровольной сертификации.

Для клиента это удобнее, чем начинать с абстрактной цены. После просмотра ТЗ и технического пакета можно предметно сказать, подходит ли расчет, какие данные нужны и где есть риск отказа.

Что может испортить расчет или сделать протокол неприменимым

Расчет может потерять ценность, если модель построена по неполным данным или ТЗ требует другой метод подтверждения. В таких случаях проблема проявляется не в программе, а в постановке задачи.

Частые ошибки:

• Нет финальной конструкции. Изделие еще меняют, но расчет уже запускают.
• Не описано крепление. Без опор, анкеров и схемы монтажа модель неполная.
• Неполные чертежи. Инженеру приходится делать допущения, а это снижает уверенность.
• ТЗ требует стенд. Расчетный метод не согласовали заранее.
• Один протокол хотят применить ко всем исполнениям. Разные массы и комплектации могут требовать отдельной оценки.
• Путают расчет и сертификат. Сертификат без протокола не объясняет техническую логику.
• Обещают больше, чем подтверждает расчет. Например, говорят «подходит для любых объектов», хотя считали конкретное изделие.

Отдельно стоит сказать про специальные отраслевые требования.

В экспертных материалах по проекту есть упоминание аттестации ANSYS/LS-DYNA и ANSYS Mechanical для специальных расчетов строительных конструкций, но текущую услугу ГК «Единый Стандарт» нельзя позиционировать как приемочный расчет для атомных объектов.

В рамках этой статьи речь идет о консультационном расчетном протоколе и добровольной СДС, если такой маршрут подходит под задачу.

Практический вывод: сначала проверяем применимость метода, затем считаем. Это быстрее, чем переделывать протокол после отказа.

Как понять, подходит ли расчет ANSYS для вашего оборудования

Понять применимость расчета можно по ТЗ и техническому пакету: метод, балльность, конструкция и крепление должны быть понятны до старта. Если этих данных нет, начинать лучше с предварительной проверки, а не с запуска расчета.

Мини-тест:

Если большинство ответов в левой колонке, расчёт сейсмостойкости в ANSYS может быть рабочим вариантом. Если много ответов справа, это не отказ, а список вопросов для подготовки.

Направьте ТЗ и описание оборудования в ГК «Единый Стандарт» — проверим, подходит ли расчетный метод, какие данные нужны для протокола и можно ли на его основании оформить добровольный сертификат в СДС по сейсмостойкости.

Материал носит информационный характер и не заменяет профессиональную консультацию.
