С0, С, ПС — категории сейсмостойкости трубопроводной арматуры

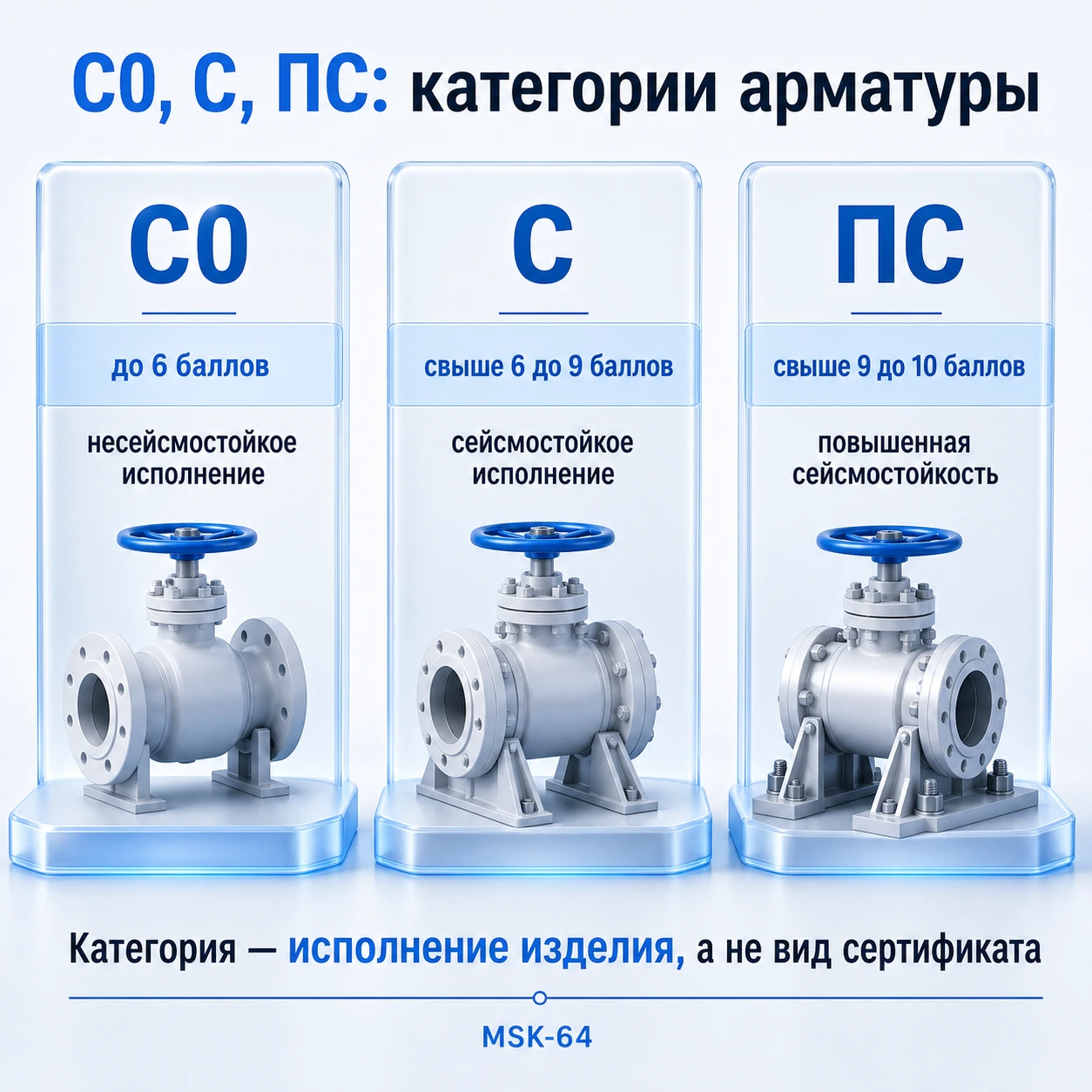

Категории сейсмостойкости трубопроводной арматуры С0, С и ПС показывают, для какой сейсмичности района заявлено изделие.

С0 применяют для районов до 6 баллов включительно по MSK-64, С — для районов свыше 6 до 9 баллов включительно, ПС — для районов свыше 9 до 10 баллов включительно.

Это не три вида сертификата и не «уровни качества», а исполнение арматуры, которое нужно правильно указать в ТЗ, опросном листе, паспорте, расчете или сертификате.

На практике ошибка начинается с короткой фразы в закупке: «нужна сейсмостойкая арматура».

Для инженера этого мало.

Нужно понять балльность площадки, тип арматуры, DN, PN, рабочую среду, присоединение, привод, установку и то, чем поставщик подтвердит заявленное исполнение.

Без этих данных обозначение С или ПС превращается в спор на приемке.

Разбор ниже опирается на действующий ГОСТ 30546.1-98, ГОСТ 34029-2016, ГОСТ Р 58616-2019, ГОСТ Р 72258-2025 и открытые тексты стандартов по трубопроводной арматуре.

Данные актуальны на 13.06.2026.

ГОСТ Р 57546-2017 действует как документ по шкале сейсмической интенсивности; СП 14.13330.2018 и СП 442.1325800.2019 действуют для зданий и сооружений.

Категории С0, С и ПС нельзя переносить на любую продукцию: отраслевые и методические документы применяются только к той арматуре, объекту и ТЗ, где они прямо уместны.

Что означают С0, С и ПС в сейсмостойкости трубопроводной арматуры

С0, С и ПС — это исполнения трубопроводной арматуры по сейсмостойкости. Они отвечают на вопрос: при какой расчетной сейсмичности района изделие должно сохранять работоспособность, прочность и герметичность.

Короткая таблица:

Главная мысль: категория не делает арматуру «хорошей» или «плохой». С0 может быть нормальным выбором для объекта до 6 баллов. Проблема возникает, если С0 пытаются поставить туда, где проект, закупка или приемка требуют С или ПС.

Пример. Закупщик видит в коммерческом предложении задвижку С0 и сравнивает ее с вариантом С. На вид это может быть одна и та же линейка изделия, но для объекта в районе 8 баллов С0 уже не подтверждает требование по сейсмостойкости. Нужен вариант С и подтверждающий комплект документов.

В будущей приемке проверяют не только букву. Смотрят, совпадают ли:

• категория в ТЗ;
• категория в КП и договоре;
• данные в паспорте изделия;
• расчет, выписка из расчета или протокол;
• сертификат, если его запросил заказчик.

Если хотя бы один документ «живет отдельно», вопрос возвращается к поставщику. Поэтому С0, С и ПС лучше воспринимать как часть технической цепочки, а не как отдельную маркетинговую маркировку.

Где встречаются категории С0, С, ПС в нормативных документах

Категории С0, С и ПС встречаются в стандартах на конкретные виды трубопроводной арматуры, а общую рамку по сейсмостойкости технических изделий задает ГОСТ 30546.1-98. Этот стандарт действует и устанавливает требования к стойкости технических изделий к землетрясениям и к расчетно-экспериментальной оценке.

Для арматуры важны документы по типу изделия:

В ГОСТ Р 72258-2025 исполнение по сейсмостойкости входит в заказную спецификацию вместе с DN, PN, присоединением, приводом, климатическим исполнением и видом установки. Это важная подсказка: сейсмостойкость нельзя выбирать отдельно от конструкции и условий эксплуатации.

В ГОСТ Р 58616-2019 С0, С и ПС используются как вид исполнения по сейсмостойкости для регулирующей и запорно-регулирующей арматуры. В открытом тексте стандарта пример С0 привязан к эксплуатации в районе с сейсмичностью до 6 баллов по MSK-64.

Отсюда практический вывод: если в ТЗ указан конкретный вид арматуры, сначала смотрят стандарт или ТУ именно на этот вид. ГОСТ 30546.1-98 помогает понять общую методику, но он не заменяет документацию на задвижку, клапан, затвор или регулирующую арматуру.

Как выбрать категорию под сейсмичность площадки

Выбор начинается с сейсмичности площадки: до 6 баллов включительно — С0, 7-9 баллов — С, 10 баллов — ПС. Но на практике одной балльности мало. Для расчета и приемки нужны параметры самой арматуры.

Рабочий алгоритм:

1. Уточнить балльность по MSK-64. Не «сейсмический район», а конкретный уровень: 6, 7, 8, 9 или 10 баллов.
2. Определить вид арматуры. Задвижка, клапан, затвор, обратная, регулирующая или запорно-регулирующая арматура.
3. Зафиксировать DN и PN. Номинальный диаметр и давление влияют на конструкцию и нагрузку.
4. Проверить условия установки. Надземная, подземная, в помещении, в колодце, на горизонтальном или вертикальном трубопроводе.
5. Запросить подтверждение. Для С и ПС обычно нужны расчет, выписка из расчета, протокол испытаний или сертификат, если он предусмотрен ТЗ.

Представьте типовую ситуацию.

В проекте объект находится в районе 8 баллов, а в закупочной строке написали просто «арматура сейсмостойкая».

Один поставщик предложит С, другой поставит в КП С0, третий пришлет сертификат без балльности.

Формально все будут говорить о сейсмостойкости, но приемка увидит три разных уровня доказательности.

Лучше писать так:

Требуется трубопроводная арматура в исполнении С для района с сейсмичностью 8 баллов по MSK-64, с подтверждением расчетом на сейсмостойкость или иным документом, предусмотренным ТЗ.

Если объект 10 баллов, формулировка меняется: нужна ПС или другое прямо согласованное техническое решение. Если объект до 6 баллов и ТЗ не требует запаса, С0 может быть достаточным вариантом.

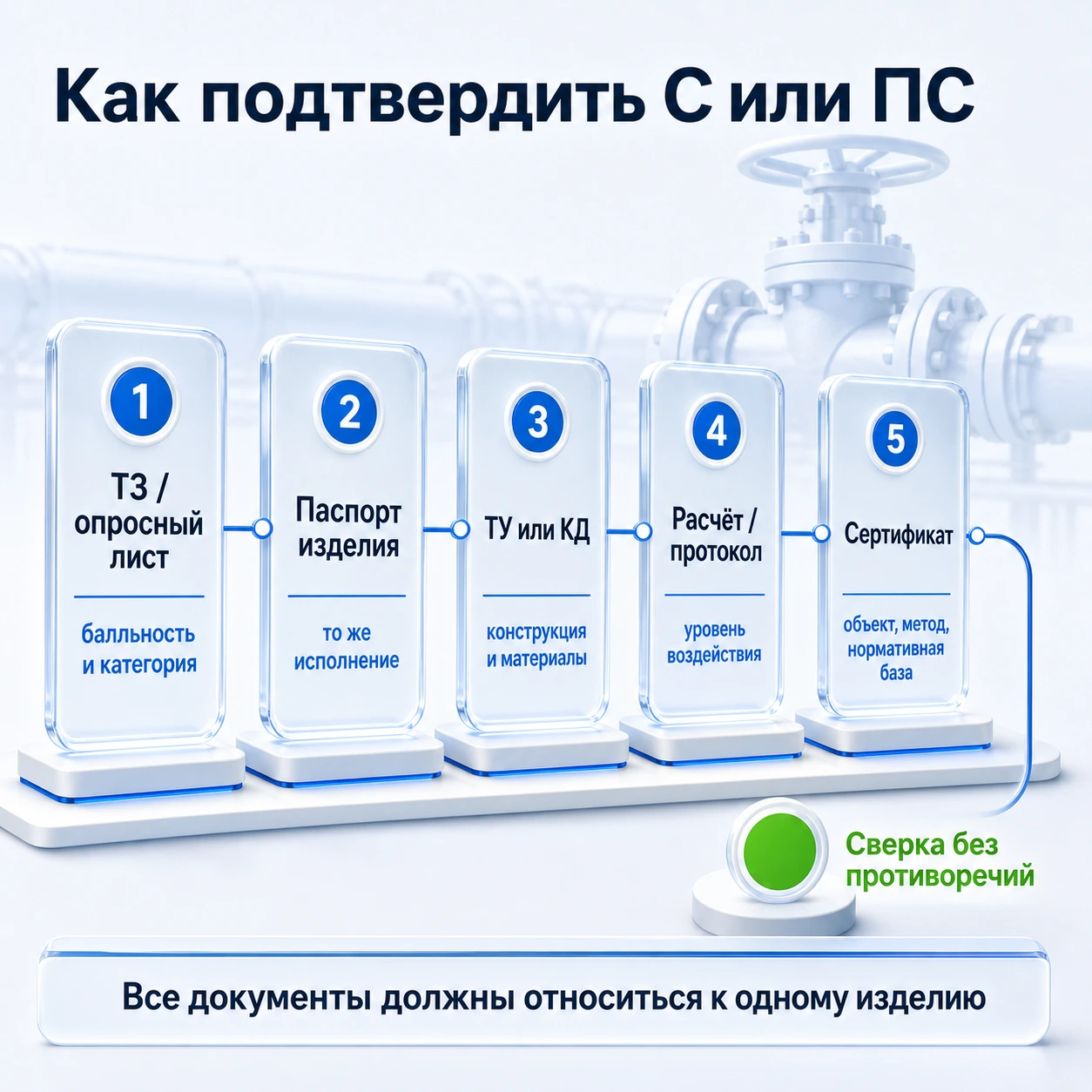

Какие документы подтверждают С, ПС или С0

С0, С и ПС указывают исполнение, а подтверждают его документы. В слабом варианте поставщик показывает только каталог. В сильном варианте категория проходит через ТЗ, паспорт, ТУ, расчет и сертификат без противоречий.

Минимальный комплект для проверки:

В ГОСТ 33423-2015 для затворов и клапанов обратных зафиксирована понятная логика: при наличии требований по сейсмостойкости изделие должно сохранять работоспособность, прочность и герметичность во время и после воздействия. Подтверждение выполняют расчетами, а по требованию заказчика дополнительно испытаниями.

ГОСТ 34029-2016 также говорит о расчетах и, при требовании заказчика, испытаниях. Для обратной арматуры расчетам или испытаниям должно предшествовать определение собственной частоты колебаний. Это не формальность: низкая собственная частота может изменить расчетную картину и требования к конструкции.

Распространенная ошибка — попросить «сертификат сейсмостойкости арматуры», но не дать исходных данных. Эксперту понадобятся:

• вид арматуры и обозначение изделия;
• DN и PN;
• масса, габариты, чертежи;
• тип присоединения;
• тип привода;
• рабочая среда;
• место установки;
• требуемая балльность;
• уже имеющиеся испытания или расчеты.

Без этих данных документ может получиться слишком общим. А общий документ хуже короткого, но точного расчета: он не отвечает на вопрос приемки.

Чем категория изделия отличается от сейсмостойкости трубопровода или здания

Арматура категории С не делает весь трубопровод сейсмостойким. С0, С и ПС относятся к изделию: задвижке, клапану, затвору или другому элементу, который устанавливают в систему.

Разделение такое:

На практике это важно для проектировщика. Даже если задвижка имеет исполнение ПС, ее установка на трубопроводе может создать дополнительные нагрузки на патрубки. Если опоры, компенсаторы или монтажная схема рассчитаны неверно, сама категория изделия не спасает систему.

Для закупщика вывод другой: нельзя закрыть требование объекта одной фразой «есть сертификат». Нужно проверить, что сертификат или расчет относится именно к той арматуре, которую поставляют: тот же тип, DN, PN, исполнение, привод и условия применения.

Мы рекомендуем фиксировать границу в переписке с поставщиком:

• что подтверждается по изделию;
• какой метод применен: расчет, испытания или расчетно-экспериментальный подход;
• какая балльность указана;
• какие условия эксплуатации исключены;
• на какие документы можно сослаться при приемке.

Такой подход снимает лишние споры. Он не заменяет проектировщика, но помогает не перепутать сертификат на арматуру с расчетом всей системы.

Типовые ошибки в ТЗ, КП и приемке

Большинство проблем возникает не из-за самой категории, а из-за размытых формулировок. Если требование написано нечетко, каждый участник цепочки трактует его по-своему: проектировщик, закупщик, поставщик, орган по сертификации и приемка.

Проверьте эти ошибки до договора:

1. В ТЗ написано «сейсмостойкая», но нет категории. Нужно указать С или ПС и балльность по MSK-64.
2. С0 принимают за универсальное исполнение. С0 относится к районам до 6 баллов включительно.
3. ПС ставят без основания. Повышенное исполнение может быть дороже и сложнее в подтверждении.
4. В КП одна категория, в паспорте другая. Приемка почти всегда заметит это расхождение.
5. Сертификат не идентифицирует изделие. В документе должны быть понятны тип, модель, уровень и метод подтверждения.
6. Путают цифру 0 и букву О. Корректное обозначение — С0: кириллическая С и цифра 0.
7. Не запрашивают расчет для С или ПС. Если заказчик требует доказательство, одной строки в каталоге мало.

Кейс из практики сопровождения похожих закупок: поставщик прислал КП на арматуру «в сейсмостойком исполнении», но в паспорте стояло С0.

Технический заказчик вернул документы на уточнение, потому что объект был рассчитан на 8 баллов.

Ошибку исправили до поставки, но срок согласования сдвинулся.

Если бы комплект ушел на приемку без проверки, задержка была бы дороже.

Самый простой фильтр — задать поставщику пять вопросов:

• Какая категория указана в паспорте?
• Какая балльность подтверждена?
• Есть ли расчет или выписка из расчета?
• Совпадает ли изделие в расчете с изделием в поставке?
• Какие условия эксплуатации не входят в подтверждение?

Ответы на эти вопросы быстро показывают, перед вами реальное подтверждение или только общая фраза.

Как ГК «Единый Стандарт» помогает подтвердить сейсмостойкость арматуры

Если заказчик требует С или ПС, сначала нужно проверить ТЗ и исходные данные, а уже потом выбирать способ подтверждения. Универсального сертификата «на любую арматуру» нет: документ должен относиться к конкретному изделию, категорию и требование приемки.

Специалисты ГК «Единый Стандарт» помогают пройти этот маршрут без лишней переписки:

1. Проверяем ТЗ, опросный лист / технический опросник или спецификацию.
2. Уточняем требуемую категорию: С0, С или ПС.
3. Сверяем комплект исходных данных по изделию.
4. Определяем, что нужно заказчику: расчет, испытания, сертификат или комплект документов.
5. Помогаем подготовить заявку и доказательную базу.
6. Проверяем, чтобы итоговый документ совпадал с требованием ТЗ.

Для производителя это снижает риск переделки паспорта или ТУ. Для закупщика — риск купить изделие с неподходящим исполнением. Для проектировщика — риск включить в спецификацию формулировку, которую потом нельзя однозначно подтвердить.

Мы не рекомендуем начинать с вопроса «сколько стоит сертификат». Сначала нужно понять, что именно подтверждаем: задвижку, клапан, затвор, регулирующую арматуру, конкретную модель или серию изделий. После этого можно говорить о методе, сроках и стоимости.

Мягкий первый шаг — прислать ТЗ и паспорт изделия на проверку. По ним уже видно, хватает ли данных для подтверждения С или ПС, нужен ли расчет и какие формулировки лучше исправить до подачи документов.

Материал носит информационный характер и не заменяет профессиональную консультацию.
